ASJ - Sistem Control dan Monitoring

 JOBSHEET TKJ

(laboratory)

Mata Pelajaran : Administrasi Sistem Jaringan

Kompetensi : Mengkonfigurasi Sistem Kontrol dan Monitoring

Unjuk Kerja/Produk : Mengkonfigurasi sistem kontrol dan monitoring Linux Debian

KESELAMATAN KERJA

1. Siswa wajib menggunakan wearpack saat praktikum

2. Menggunakan alat dan bahan sesuai fungsinya

3. Bacalah petunjuk penggunaan alat dan bahan dengan baik dan benar

4. Bila mendapatkan masalah atau kesulitan tanyakan pada guru

5. Tidak bercanda atau makan dan minum pada saat praktikum

6. Rapikan dan kembalikan alat dan bahan sesuai tempatnya

DASAR TEORI

Cacti merupakan solusi jaringan grafik lengkap yang dirancang untuk memanfaatkan kekuatan penyimpanan data RRDTool dan fungsi grafik. Cacti menyediakan poller cepat, canggih grafik template, beberapa metode akuisisi data, dan manajemen pengguna fitur luar kotak. Semua ini dibungkus dalam intuitif, mudah digunakan antarmuka yang masuk akal untuk LAN berukuran instalasi sampai dengan jaringan yang kompleks dengan ribuan perangkat.

ALAT DAN BAHAN

1. PC/Laptop

2. CD Debian 8.2 DVD 1 dan CD Debian 8.2 DVD 2

3. Sistem Operasi Debian

4. Cacti

5. Mysql

6. Internet

LANGKAH KERJA

1. INSTALASI SISTEM OPERASI DEBIAN

1. Pertama tema, pastikan terlebih dahulu repository dari debian nya lengkap, disini aplikasi cacti menggunakan repository pada DVD 3 . Lalu ketikkan perintah untuk memasang cacti :

2. Lalu akan muncul dialog untuk mengisi password mysql. Isikan sesuai password mysql

3. Lalu masukan kembali password mysql

4. Nah, selanjutnya akan muncul pemiilihan untuk web server anda, karena saya menggunakan apache2 maka saya memilih yang apache2 . Klik OK
   Jika semua sudah, tunggu sebentar sampai proses installasi cacti benar benar selesai

5. Jika sudah, masuk ke browser client . Lalu ketikkan alamat http://wikrama.sch.id/cacti . Untuk masuk ke web monitoring cacti nya .

6. Disana akan muncul pertanyaan untuk installasi lagi, klik Next untuk melanjutkan.

7. Selanjutnya klik Finish

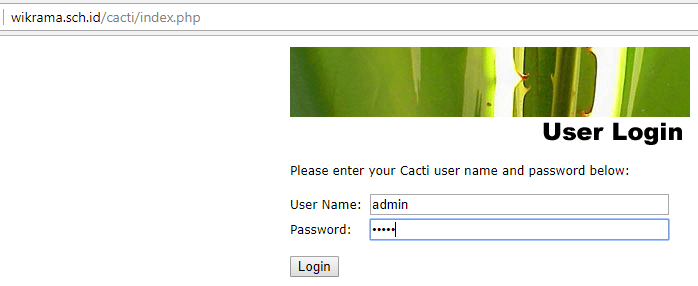

8. Nah, sekarang anda akan diarahkan ke halaman login cacti nya. Login defaultnya yaitu username : admin . passwordnya : admin.

9. Setelah anda login menggunakan akun default tadi, maka anda akan langsung dialihkan ke helaman penggantian password untuk mengganti passwordnya.

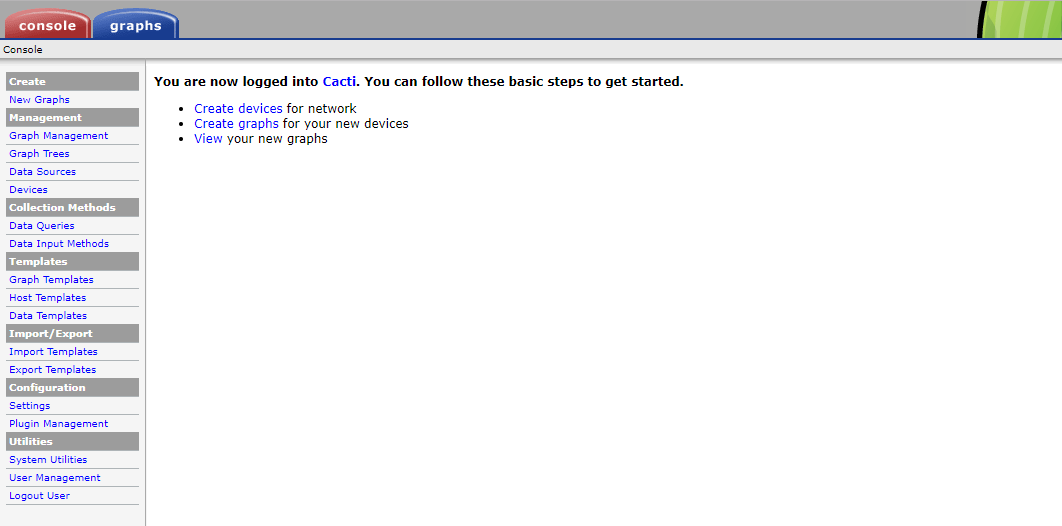

10. Nah berikut tampilan awal cacti

11. Untuk mengkonfigurasinya, yang pertama kita konfigurasi terlebih dahulu pada menu Devices.

12. Klik Add untuk menambahkan device/host

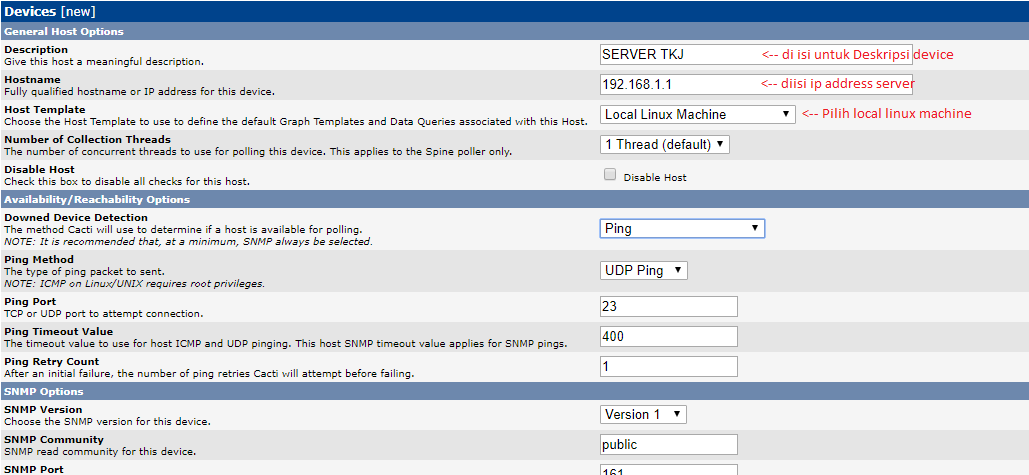

13. Setelah itu, kita isikan seperti pada gambar berikut ini.

Kita isikan sampai selesai, lalu klik Create

14. Lalu kita buat graph untuk monitoring. Caranya klik Create Graphs for this host

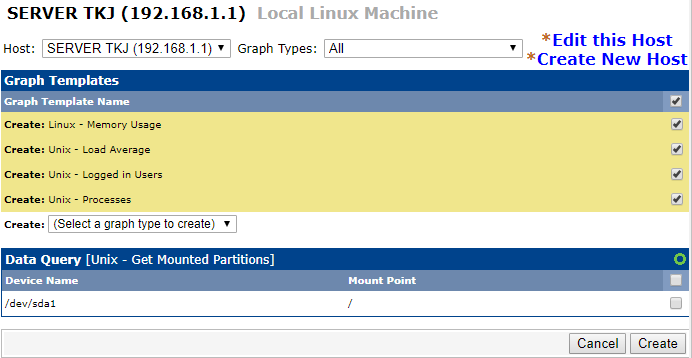

15. Silakan silang disamping Graph Template Name seperti pada gambar dibawah ini. Lalu klik Create.

16. Lalu klik Create lagi

17. Nah, sekarang kita lanjut ke menu Graph Tree.

Sekarang klik Default Tree

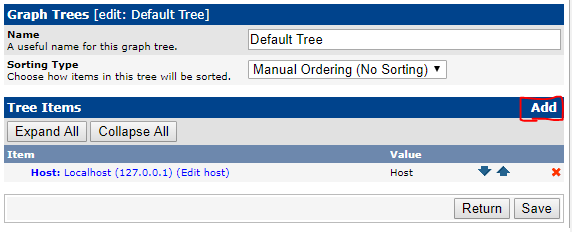

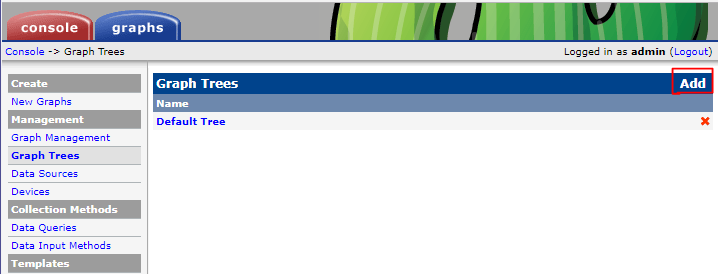

18. Selanjutnya klik Add untuk menambahkan host di graph

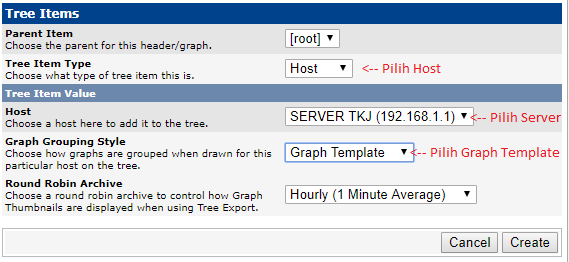

Lalu isikan seperti dibawah ini

Jika sudah klik Create

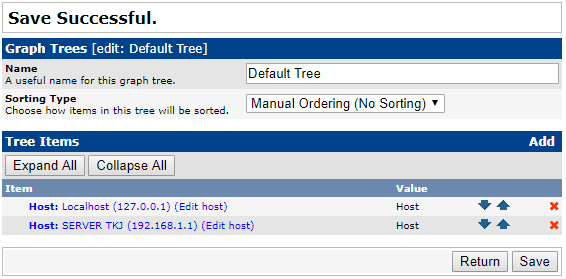

19. Silakan isikan seperti gambar berikut ini. Kemudian kita Save.

20. Jika sudah seperti diatas lalu kita klik Graph untuk melihat hasil monitoring. Klik + di default tree lalu klik SERVER-TKJ

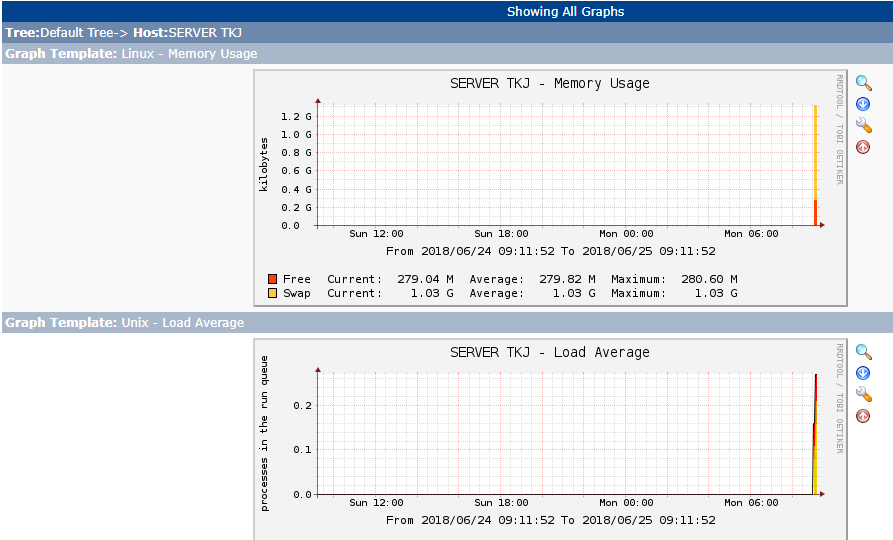

Nah, sudah muncul garis garisnya kan... itu adalah gambaran proses proses yang sedang dilakukan oles server anda.
