ALAT MIKROTIK (ROUTER BOARD)
TAMPILAN JENDELA MIKROTIK (CLI TERMINAL)

Handout PKPJ (Mikrotik-1) -DOWNLOAD-
LK (Mikrotik-1) -DOWNLOAD-
Dokumentasi (Mikrotik-1) -DOWNLOAD-
========================================================
Handout PKPJ (Mikrotik-2) -DOWNLOAD-

Sebelum Melakukan konfigurasi perhatikan :

- Virtual Network dalam kondisi Off

- Firewall Off

- Versi Winbox UpDate (35.5)

- Kabel rusak

================================================================

CARA MERESET ROUTER

Soft / Halus melalui sistem:

- klik System > Reset Configuration > No Default Configuration

Hard / Kasar

- Menekan tombol reset menggunakan alat bantu, rb dalam kondisi mati dihidupkan

jeda waktu 2 detik langsung colok tombol reset tunggu hingga led indikator  act berkedip.

===================================================================

CARA MEMBERIKAN IP CLIENT

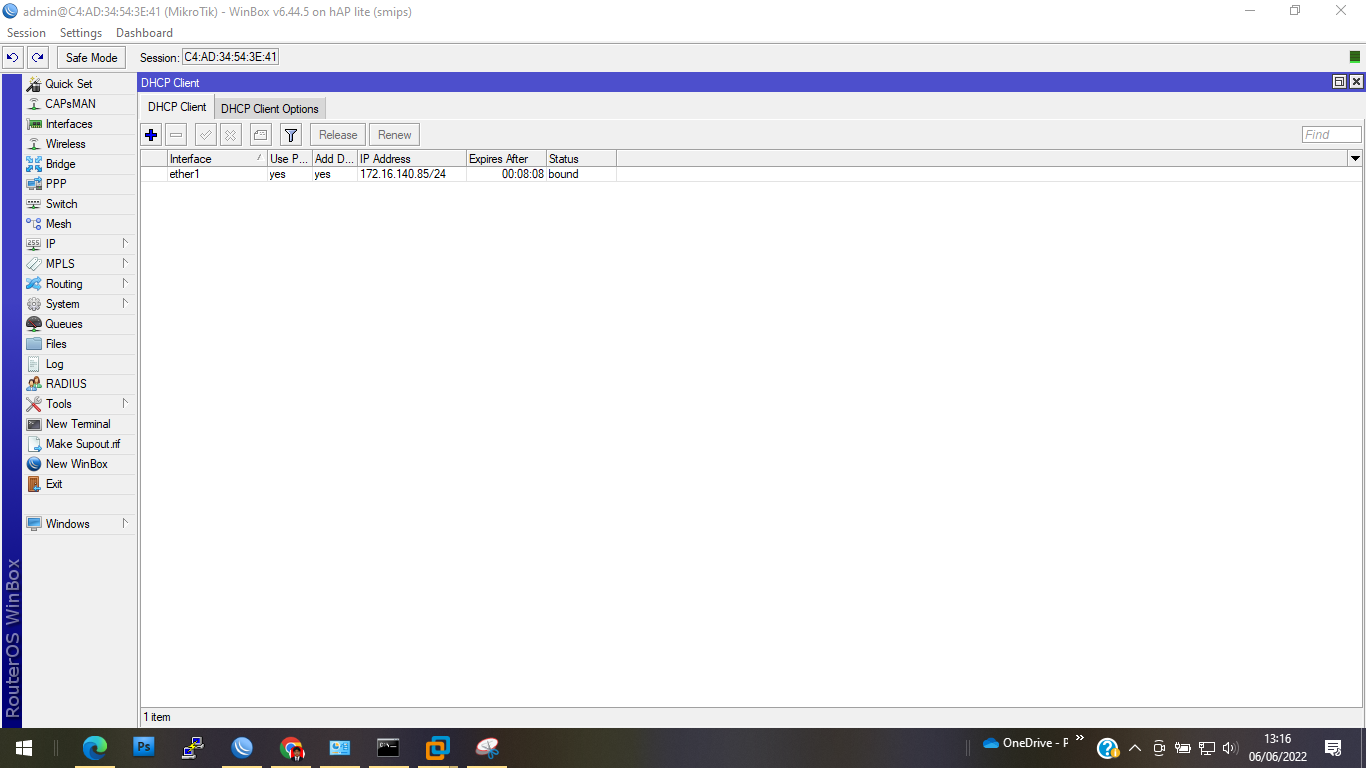

-Ip DHCP Client (Kabel/Wireless) harus bound dan test ping connect

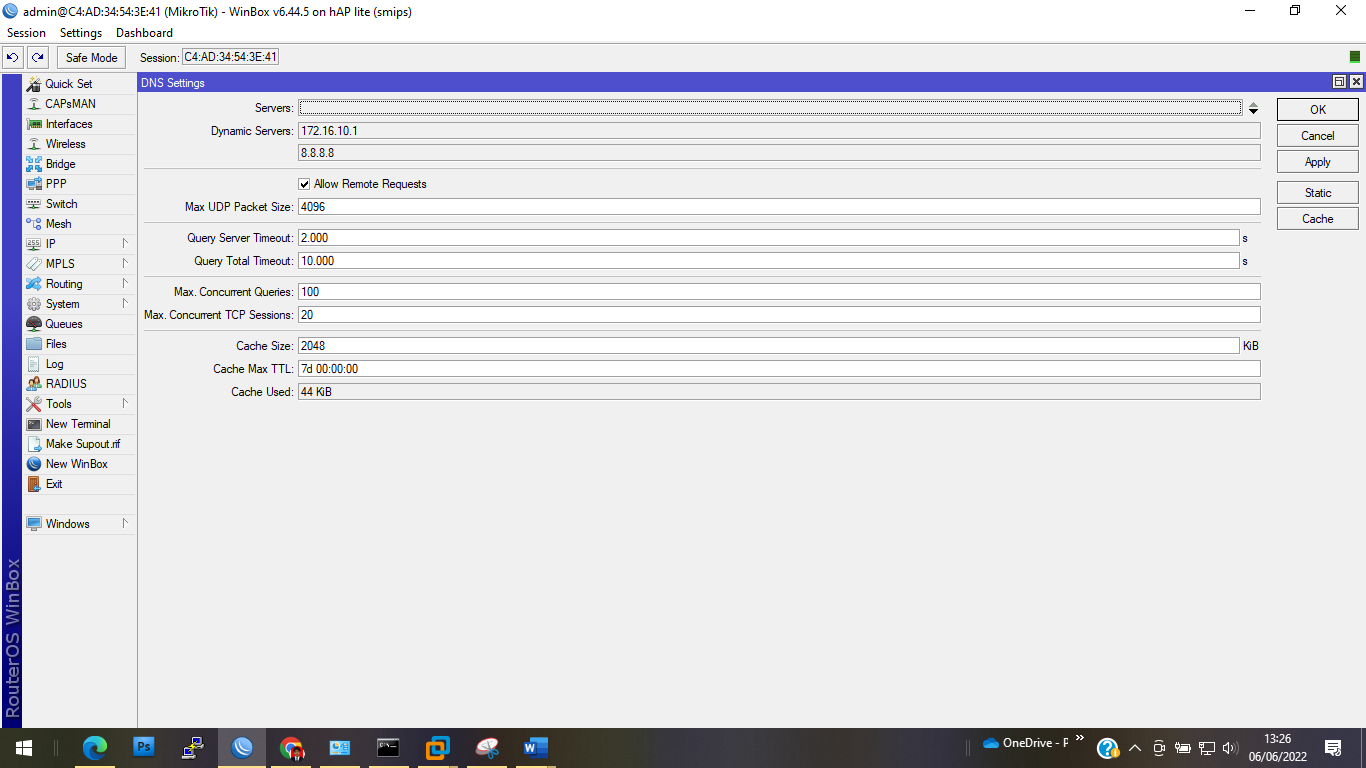

-Ip DNS (Allow Remote Request)

-Ip DHCP Server>DHCP Setup>Iface(port yang tersambung) next sampai selesai

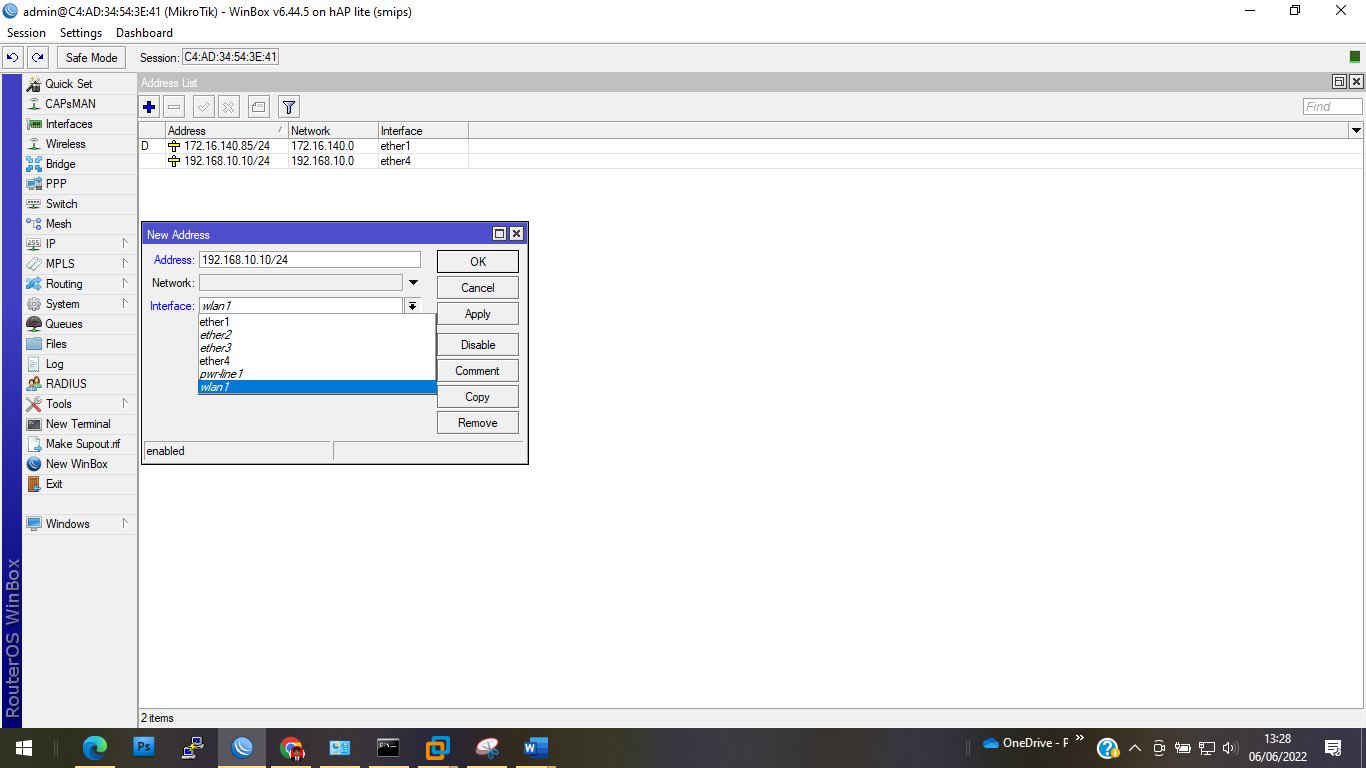

-Ip Address List>tambahkan ip ke ether(?) next samapi selesai

-IP Firewall>Filter Rules (General>Chain Input>Action Accept)

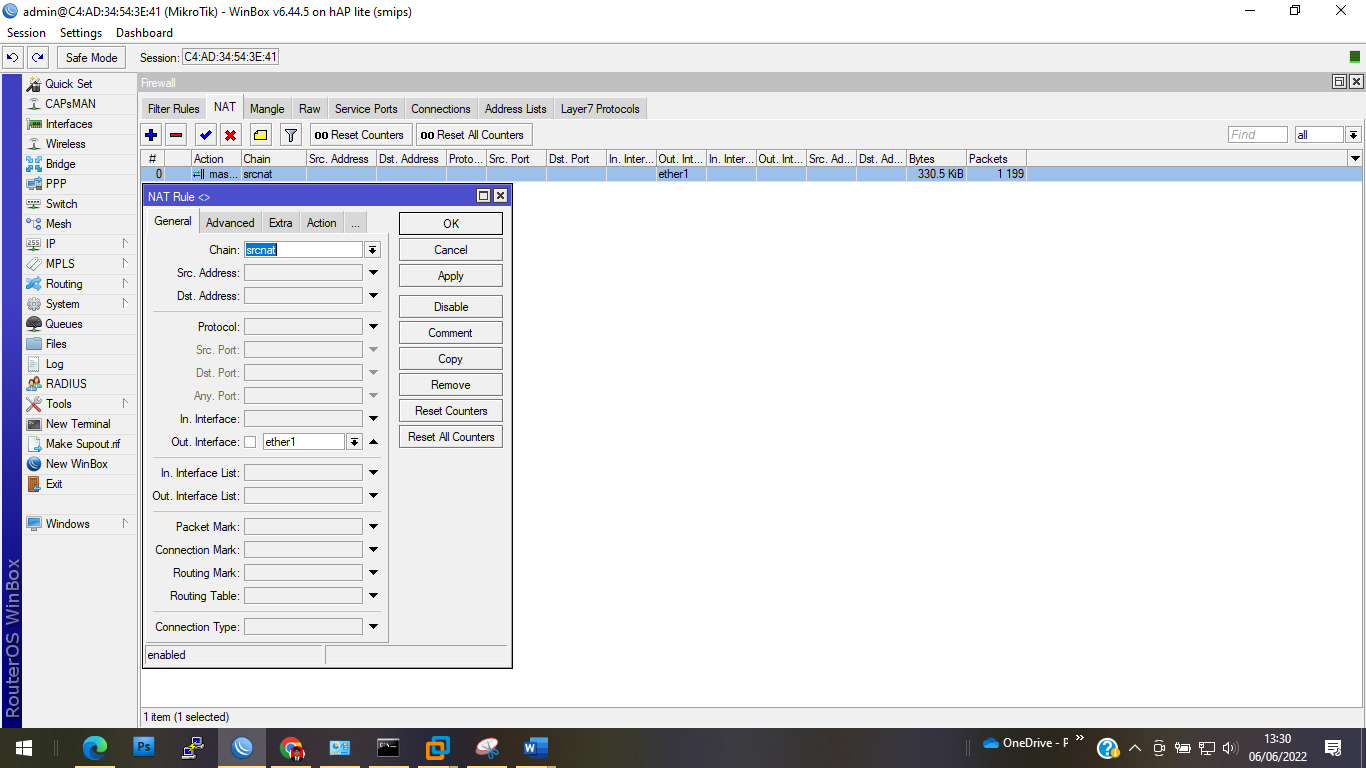

 Ip Firewall>NAT(General>Chain srcnat>Out.Int>Eth.1>Action>Masquerade

-Test Ping (8.8.8.8) Di Mikrotik dan antar client

Client harus mendapatkan IP sesuai dengan settingan ip client Mikrotik.

======================================================================

-Ip DHCP Client (Kabel/Wireless) harus bound dan test ping connect


-Ip DNS (Allow Remote Request)




-Ip DHCP Server>DHCP Setup>Iface(port yang tersambung) next sampai selesai



-Ip Address List>tambahkan ip ke ether(?) next samapi selesai



-IP Firewall>Filter Rules (General>Chain Input>Action Accept)



-IP Firewall>NAT(General>Chain srcnat>Out.Int>Eth.1>Action>Masquerade



-Test Ping (8.8.8.8) Di Mikrotik dan antar client

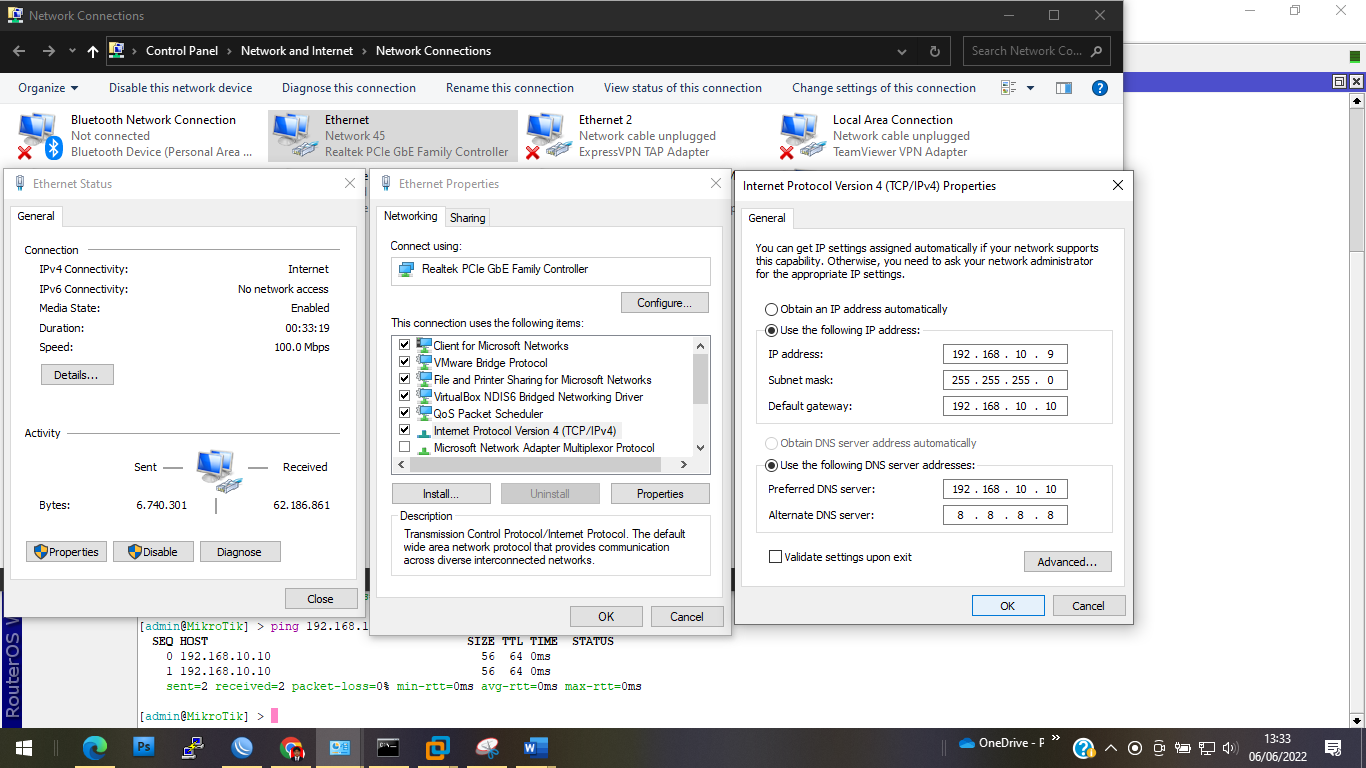

-Konfigurasi IP pada client yang terhubung langsung dengan kabel port yang kita konfigurasikan tadi.

Client harus mendapatkan IP sesuai dengan settingan ip client Mikrotik.



Selamat Mencoba, Semoga Berhasil....
