Kumpulan Materi SKJ ( Download )

Panduan Registrasi, APL-01 dan APL-02 TKJ [DOWNLOAD]

SISTEM KEAMANAN JARINGAN

No	Menu	Link	Link 1	Keterangan
1	Jobsheet 1	Download	Download	Materi 1
2	Jobsheet 2	Download	Download	Materi 2
3	Jobsheet 3	Download	Download	Materi 3
4	Jobsheet 4	Download	Download	Materi 4
5	Jobsheet 5	Download	Download	Materi 5
6	Jobsheet 6	Download	Download	Materi 6
7	Jobsheet 7	Download	Download	Materi 7
8	Jobsheet 8	Download	Download	Materi 8
9	Jobsheet 9	Download	Download	-
10	Jobsheet 10	Download	Download	-

Kebutuhan untuk instalasi

Beerikut adalah bahan yang dibutuhkan untuk praktikum

1. Aplikasi ( Download )

2. Sistem Operasi ( Download )

Read More

ASJ - Mengkonfigurasi Control Panel Hosting

 JOBSHEET TKJ

(laboratory)

Mata Pelajaran : Administrasi Sistem Jaringan

Kompetensi : Mengkonfigurasi Control Panel Hosting

Unjuk Kerja/Produk : Instalasi dan Konfigurasi Control Panel Hosting pada Linux Debian

TUJUAN

Siswa dapat melakukan instalasi dan konfigurasi Control Panel Hosting pada Linux Debian Jessie

KESELAMATAN KERJA

1. Siswa wajib menggunakan wearpack saat praktikum

2. Menggunakan alat dan bahan sesuai fungsinya

3. Bacalah petunjuk penggunaan alat dan bahan dengan baik dan benar

4. Bila mendapatkan masalah atau kesulitan tanyakan pada guru

5. Tidak bercanda atau makan dan minum pada saat praktikum

6. Rapikan dan kembalikan alat dan bahan sesuai tempatnya

DASAR TEORI

EHCP adalah sebuah hosting panel, Hosting panel sendiri merupakan antarmuka berbasis web yang disediakan oleh perusahaan hosting yang memungkinkan pelanggan untuk mengelola berbagai layanan mereka host di satu tempat.

ALAT DAN BAHAN

1. PC/Laptop

2. CD Debian 8.2 DVD 1 dan CD Debian 8.2 DVD 2

3. Software VirtualBox ver 5.2

4. Internet

5. File EHCP

LANGKAH KERJA

1. INSTALASI EHCP PADA DEBIAN

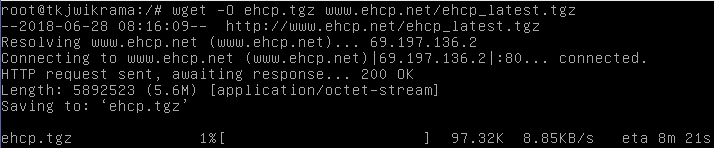

1. Pertama kita download EHCP dengan mengetikkan perintah berikut :

wget -O ehcp.tgz www.ehcp.net/ehcp_latest.tgz

2. Kemudian kita extract dengan perintah :

tar -zxvf ehcp.tgz

3. kemudian masuk kedalam file directorynya dengan perintah :

cd ehcp

4. Kemudian install ehcpnya dengan perintah :

./install.sh

Maka akan tampil seperti dibawah ini

Tekan enter

Tekan enter lagi

Masukan dvd debian 8.2.0 1

Ketikan y

Kemudian masukan dvd debian 8.2.0 2

Masukan kali dvd debian 8.2.0 1

Tekan enter

Ketikan y

Read More

ASJ - Mengkonfigurasi Web Server dan Database

 JOBSHEET TKJ

(laboratory)

Mata Pelajaran : Administrasi Sistem Jaringan

Kompetensi : Mengkonfigurasi Web Server dan Data Base

Unjuk Kerja/Produk : Instalasi dan Konfigurasi Web Server dan Data BaseLinux Debian

TUJUAN

Siswa dapat melakukan instalasi dan konfigurasi Web Server dan Data Base pada Linux Debian Jessie

KESELAMATAN KERJA

1. Siswa wajib menggunakan wearpack saat praktikum

2. Menggunakan alat dan bahan sesuai fungsinya

3. Bacalah petunjuk penggunaan alat dan bahan dengan baik dan benar

4. Bila mendapatkan masalah atau kesulitan tanyakan pada guru

5. Tidak bercanda atau makan dan minum pada saat praktikum

6. Rapikan dan kembalikan alat dan bahan sesuai tempatnya

DASAR TEORI

Web Server merupakan salah satu kebutuhan yang digunakan oleh user untuk website yang mempunyai kapasitas penyimpanan yang besar dan juga akses yang cepat untuk trafik yang besar dalam mencegah terjadinya down pada suatu website atau aplikasi.

ALAT DAN BAHAN

1. PC/Laptop Core i3 RAM 4 GB

2. CD Debian 8.2 DVD 1 dan CD Debian 8.2 DVD 2

3. Software VirtualBox ver 5.2

4. Internet

5. Apache2

6. PHP5 Module

7. Phpmyadmin

8. Mysql-server


LANGKAH KERJA

1. INSTALASI WEB SERVER DAN DATA BASE PADA DEBIAN

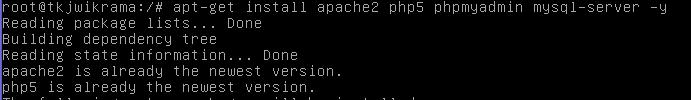

1. Langkah pertama install kebutuhan untuk membangun webserver dan database. Untuk webserver kali ini kita akan menggunakan apache2 dan php5 untuk databasenya menggunakan mysql.  Cara installnya menggunakan perintah apt-get install apache2 php5 phpmyadmin mysql-server -y

2. Ketika tampilan dibawah ini masukan password user root mysql. Contoh disini 123

3. Masukan ulang password

4. Kasih tanda bintang dengan cara tekan space lalu enter

5. Disini pilih no

6. Langkah sekarang membuat directory untuk file webserver yang nantinya akan ditampilkan dibrowser

7. Selanjutnya buat file untuk nantinya ditampilkan diweb client

8. Sebagai contoh masukan script dibawah ini

Tekan CTRL + x untuk men-save. Lalu ketik Y dan enter

9. Lalu edit file /etc/apache2/sites-available/000-default.conf

10. Tambahkan script dibawah ini

Tekan CTRL + x untuk men-save. Lalu ketik Y dan enter

11. Lalu restart service apache2 menggunakan perintah service apache2 restart

12. Sekarang kita cek diweb client

2. KONFIGURASI SECURING WEB SERVER (HTTPS)

1. Pertama anda silahkan men-generate dengan perintah:

openssl req -new -x509 -days 365 -nodes -out /etc/apache2/apache2.pem -keyout /etc/apache2/apache2.pem

2. Sebagai contoh saya isikan seperti dibawah ini

3. Lalu selanjutnya kita aktifkan modul ssl apache dengan perintah a2enmod ssl. SSL Seperti gambar dibawah ini lalu anda diminta untuk menrestart service apache2 silahkan anda restart dengan perintah service apache2 restart

4. Lalu edit file /etc/apache2/sites-available/000-default.conf

5. Tambahkan script dibawah ini

Tekan CTRL + x untuk men-save. Lalu ketik Y dan enter

6. Kemudian restart apache2 dengan perintah service apache2 restart

7. Lalu cek diweb client dengan cara mengetikan domain https://wikrama.sch.id dibrowser anda

Lalu klik ADVANCED



Klik Proceed to wikrama.sch.id (unsafe)

Dan selesaiii

Read More

ASJ - Sistem Control dan Monitoring

 JOBSHEET TKJ

(laboratory)

Mata Pelajaran : Administrasi Sistem Jaringan

Kompetensi : Mengkonfigurasi Sistem Kontrol dan Monitoring

Unjuk Kerja/Produk : Mengkonfigurasi sistem kontrol dan monitoring Linux Debian

KESELAMATAN KERJA

1. Siswa wajib menggunakan wearpack saat praktikum

2. Menggunakan alat dan bahan sesuai fungsinya

3. Bacalah petunjuk penggunaan alat dan bahan dengan baik dan benar

4. Bila mendapatkan masalah atau kesulitan tanyakan pada guru

5. Tidak bercanda atau makan dan minum pada saat praktikum

6. Rapikan dan kembalikan alat dan bahan sesuai tempatnya

DASAR TEORI

Cacti merupakan solusi jaringan grafik lengkap yang dirancang untuk memanfaatkan kekuatan penyimpanan data RRDTool dan fungsi grafik. Cacti menyediakan poller cepat, canggih grafik template, beberapa metode akuisisi data, dan manajemen pengguna fitur luar kotak. Semua ini dibungkus dalam intuitif, mudah digunakan antarmuka yang masuk akal untuk LAN berukuran instalasi sampai dengan jaringan yang kompleks dengan ribuan perangkat.

ALAT DAN BAHAN

1. PC/Laptop

2. CD Debian 8.2 DVD 1 dan CD Debian 8.2 DVD 2

3. Sistem Operasi Debian

4. Cacti

5. Mysql

6. Internet

LANGKAH KERJA

1. INSTALASI SISTEM OPERASI DEBIAN

1. Pertama tema, pastikan terlebih dahulu repository dari debian nya lengkap, disini aplikasi cacti menggunakan repository pada DVD 3 . Lalu ketikkan perintah untuk memasang cacti :

2. Lalu akan muncul dialog untuk mengisi password mysql. Isikan sesuai password mysql

3. Lalu masukan kembali password mysql

4. Nah, selanjutnya akan muncul pemiilihan untuk web server anda, karena saya menggunakan apache2 maka saya memilih yang apache2 . Klik OK
   Jika semua sudah, tunggu sebentar sampai proses installasi cacti benar benar selesai

5. Jika sudah, masuk ke browser client . Lalu ketikkan alamat http://wikrama.sch.id/cacti . Untuk masuk ke web monitoring cacti nya .

6. Disana akan muncul pertanyaan untuk installasi lagi, klik Next untuk melanjutkan.

7. Selanjutnya klik Finish

8. Nah, sekarang anda akan diarahkan ke halaman login cacti nya. Login defaultnya yaitu username : admin . passwordnya : admin.

9. Setelah anda login menggunakan akun default tadi, maka anda akan langsung dialihkan ke helaman penggantian password untuk mengganti passwordnya.

10. Nah berikut tampilan awal cacti

11. Untuk mengkonfigurasinya, yang pertama kita konfigurasi terlebih dahulu pada menu Devices.

12. Klik Add untuk menambahkan device/host

13. Setelah itu, kita isikan seperti pada gambar berikut ini.

Kita isikan sampai selesai, lalu klik Create

14. Lalu kita buat graph untuk monitoring. Caranya klik Create Graphs for this host

15. Silakan silang disamping Graph Template Name seperti pada gambar dibawah ini. Lalu klik Create.

16. Lalu klik Create lagi

17. Nah, sekarang kita lanjut ke menu Graph Tree.

Sekarang klik Default Tree

18. Selanjutnya klik Add untuk menambahkan host di graph

Lalu isikan seperti dibawah ini

Jika sudah klik Create

19. Silakan isikan seperti gambar berikut ini. Kemudian kita Save.

20. Jika sudah seperti diatas lalu kita klik Graph untuk melihat hasil monitoring. Klik + di default tree lalu klik SERVER-TKJ

Nah, sudah muncul garis garisnya kan... itu adalah gambaran proses proses yang sedang dilakukan oles server anda.
